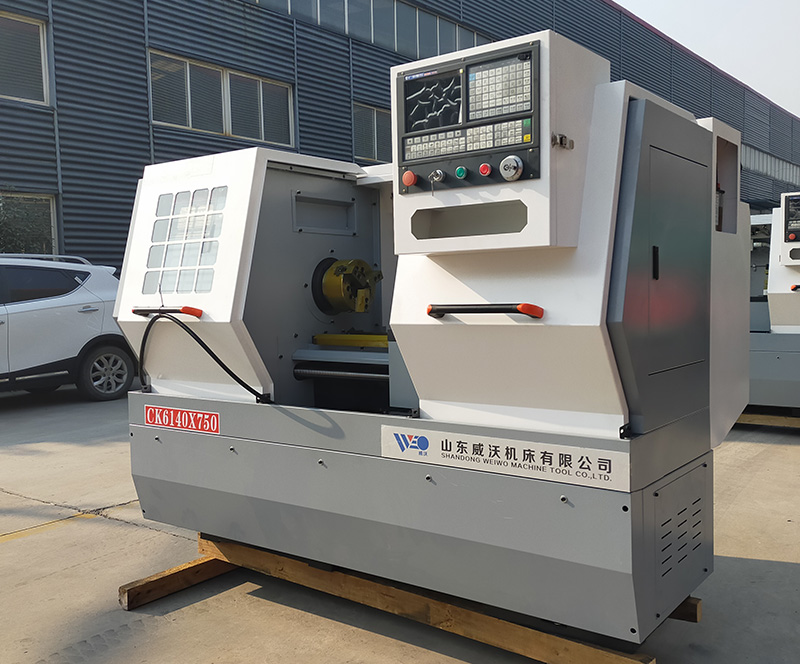

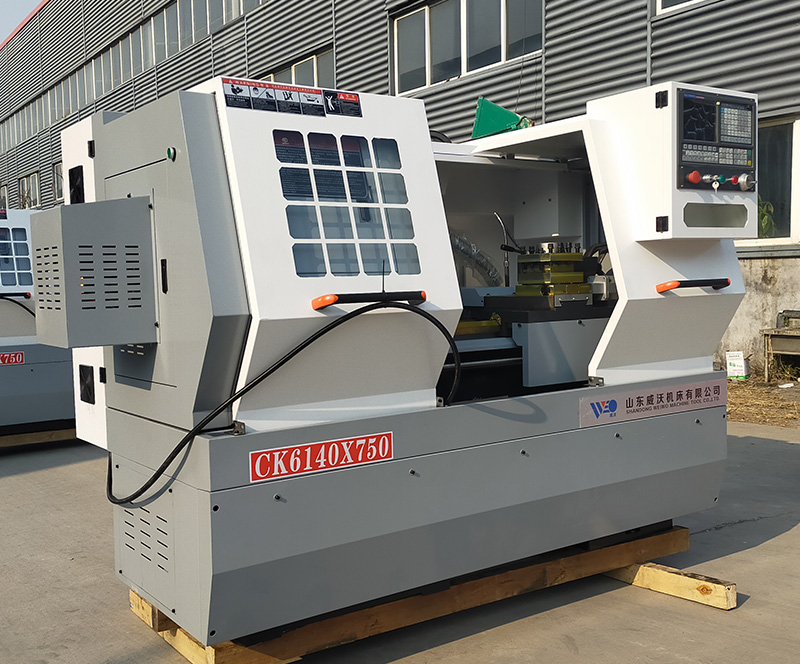

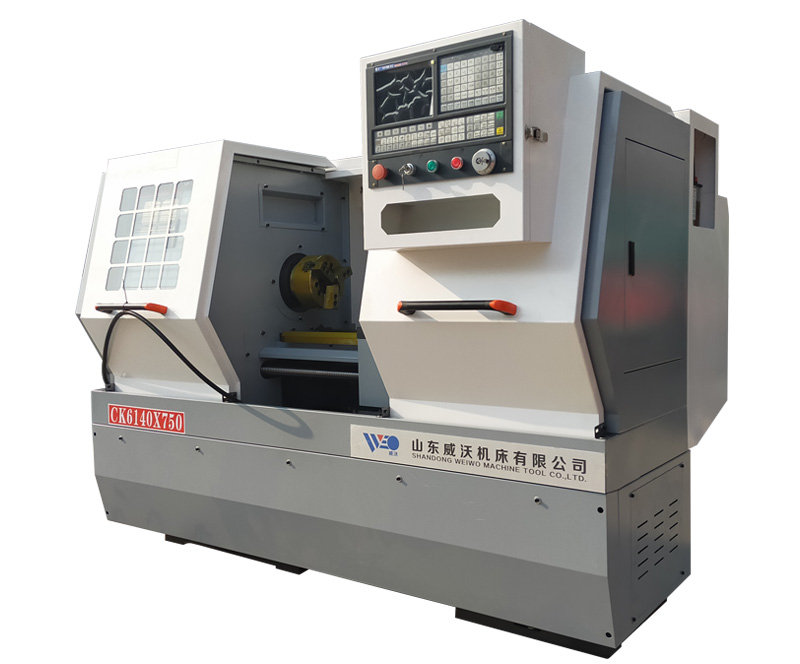

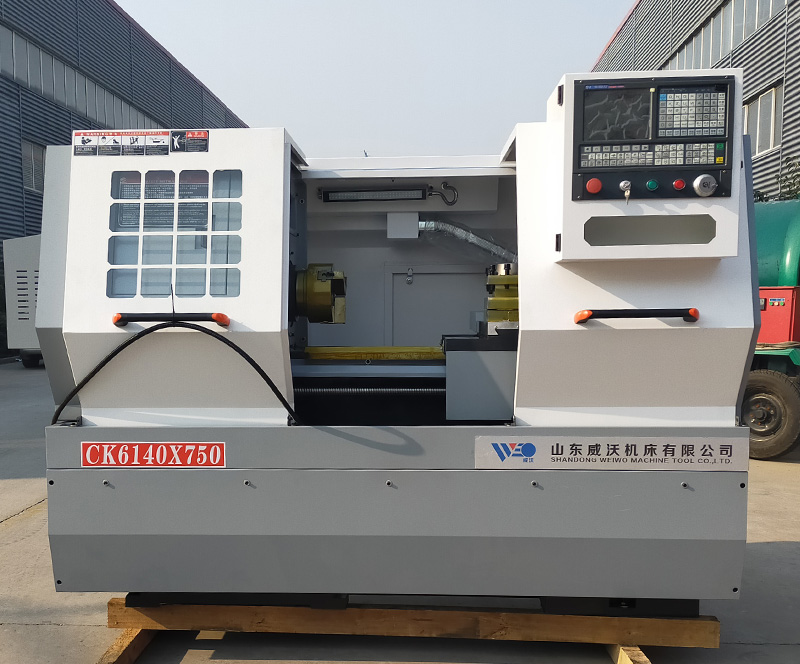

CK6140數控車床特點:
1.1本系列機床是公司成熟產品,整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
1.2床頭箱優化設計,適合盤類、軸類零件的車削加工,可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工,能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌,經高頻淬火,超硬耐磨,經久耐用、加工精度保持性好。
1.4數控系統采用GSK980TC3系統,采用國產名優滾珠絲杠及高精度絲桿軸承。
1.5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸,保證主軸精度高的、噪聲低、剛性強。
1.6 各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌,當有異常狀態或油量不足時,自動產生警告訊號。
1.7標配采用國產的三爪自定心手動卡盤。
CK6140數控車床技術參數:
機床規格及主要技術參數 |
技術參數 | 類別 | 型號 | 單位 | 參 數 |
加工能力 | 床身回轉直徑 | mm | Φ400 |
拖板回轉直徑 | mm | Ф200 |
導軌寬度 | mm | 360 |
兩頂尖間工件長度 | mm | 750 |
行程 | X/Z軸行程 | mm | 220/750 |
X/Z 軸位移單位 | mm | 0.001 |
主軸 | 主軸通孔直徑 | mm | Ф52 |
主軸內孔錐度 | | MT6 |
主軸轉速范圍 (兩檔) | r/min | 一檔: 25-650 二檔:650-1800 |
工件夾緊方式 | mm | 手動卡盤200 |
主電機功率 | kW | 5.5 |
進給刀架 | X/Z軸 | N.m | 4/6 |
X/Z軸快移速度 | m/min | 6/8 |
X/Z軸絲桿螺距 | | Φ25×6/Φ40×8 |

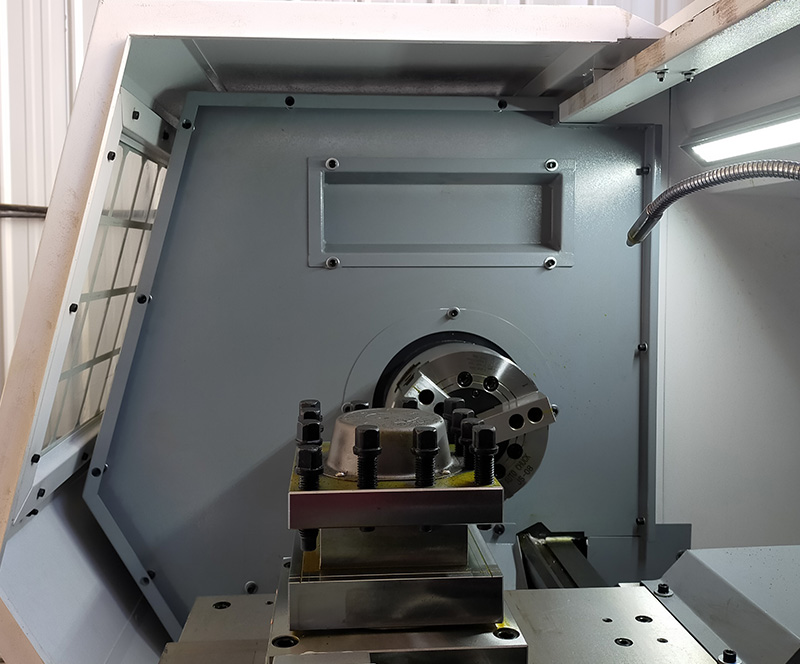

刀架型式 | | 4工位電動刀架 |
刀桿尺寸 | mm | 20×20 |
尾座 | 尾座型式 | | 有 |
尾座套筒直徑 | mm | Φ60 |
尾座套筒行程 | mm | 100 |
尾座頂尖錐孔 | | 莫氏4# |
其他 | 機床約凈重 | kg | 1600 |
機床外型尺寸(長×寬×高) | mm | 1800×1350×1650 |
電力需求(功率/電流) | kW/A | 10kW/20A |
